節能電纜卷筒 是華海風電設備科技技術開發有限公司為大型電動移動式設備收放電纜(電源線)而開發的_設備,并已取得__。
節能電纜卷筒 主要用于電動挖掘機、電鏟、電動抓鋼機等需要電能驅動作業的移動式設備。
結構及工作原理
節能電纜卷筒 經由電機驅動通過鏈條傳動帶動滾筒轉動,
節能電纜卷筒 轉距經鏈條傳動將力矩傳遞到排線器,排線器左右自動運轉將電纜排放整齊。
電機的動力來源于被盤卷的電纜線,電纜線經過滾筒進入滾筒內部,內部部件通過穿心軸的電纜線將電引出供設備和電機使用。
技術參數
型號 | 額定電壓 | 額定電流 | 電纜直徑 | 卷線長度 |
DLGT-280A-100-4PT | 380V | 280A | 48mm | 200m |
DLGT-800A-100-4PT | 380V | 800A | 68mm | 200m |

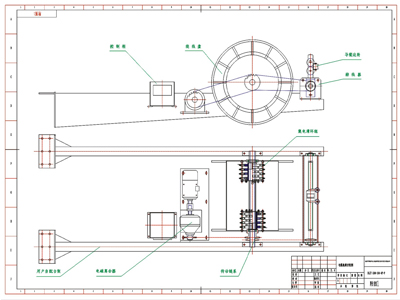

示意圖
